風門裝置是燃煤電廠鍋爐系統中制粉和煙道的主要配套設備，是保證鍋爐系統安全、可靠、經濟運行的不可缺少的裝 置，該系列裝置具有隔絕、關閉和調節的功能，可滿足遠控、集控和自動控制的需要。
(1)適用于煤粉、煙、塵、氣等介質；工作溫度≤450℃
(2)DD41 系列圓風門有普通型及耐磨型可供用戶選用，以保證不同工況的要求，提高風門的使用壽命。
(3)DD42系列方風門有從單軸到六軸多種形式供選用。
(4)可采用手動、蝸輪蝸桿、電動等傳動方式。

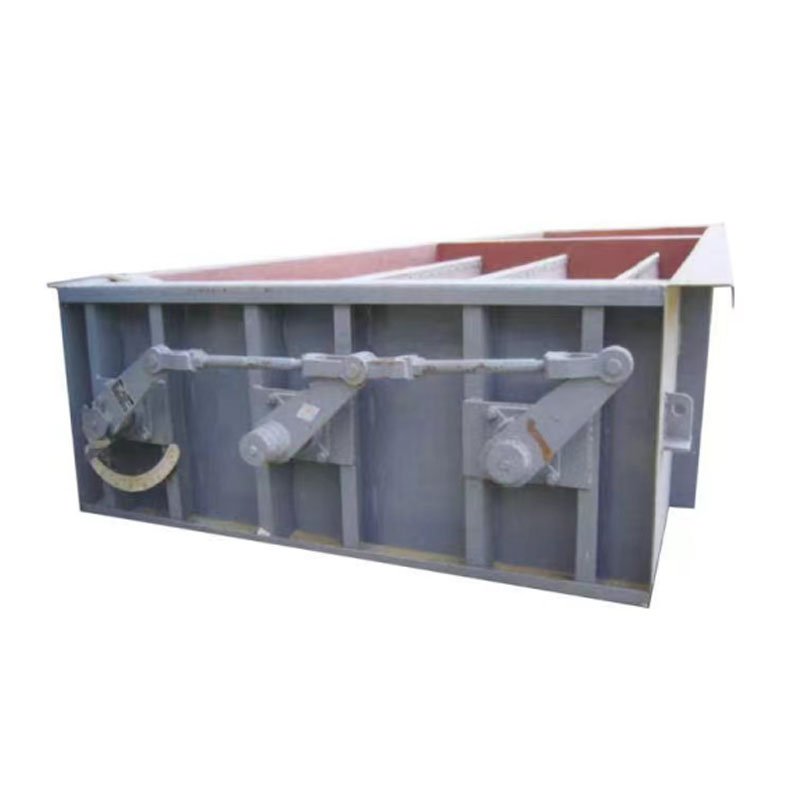

關閉擋板風門系列關閉擋板風門用于電廠煙風管路中作截流介質之用，它具有全開全關兩個功能，使系統某一管路介質全部流通和關斷， 它具有起閉轉動靈活，驅動力矩小，有較高的嚴密性和能承受較大的工作壓力與工作溫度。
風門啟閉角度90°,啟閉時間小于或等于45秒。用戶在選用關閉擋板風門時，應注意以下事項：
1、關閉擋板風門規格中的寬與長是指風門框架的內邊架的內邊尺寸。寬度是與擋板垂直方向的尺寸。
2、根據與風門相接管道的內邊尺寸，選擇風門規格中相同或相近的規格，單邊允許的最大錯位是50mm。
3、風門在管路布置中，應保持擋板軸在水平位置。
4、對系列中未包括的規格，根據用戶要求，可進行特殊設計。
5、風門訂貨時，應提出使用工況參數。
①最高工作壓力(P)mmHzO。
②最高工作溫度℃。
③工作介質。
④風門在管路中的用途及位置。
6.供貨范圍：風門本體及驅動裝置。
調節擋板風門用于煙風管路中作調節流量之用，在擋板轉動90°的行程內的不同位置，通過不同的介質流量，它具有轉動靈活，優良的調節特性等優點。對熱風調節門，軸端軸承處尚配有密封空氣接頭，用于外部通入密封空氣。用戶在選用調節擋板風門時應注意以下幾項：
1、調節擋板風門規格中的寬(W)和長(L)是指風門框架的內邊尺寸，寬度是檔板軸垂直方向的尺寸，調節擋板風門高度(D)與葉片寬度有關，本系列的尺寸均采用450mm。
2、根據與擋板風門相接管道的內邊尺寸選擇風門，盡可能使兩截面尺寸保持一致。
3、風門在管路布置中。應保持擋板軸在水平位置。
4、本系列調節擋板風門不能截斷管路介質的流動，故需與關閉擋板風門或隔絕門連用。
5、對系列中未包括的規格，根據用戶需要，可進行特殊設計。
6、調節擋板風門訂貨時應提出使用工況參數。
⑤最高工作壓力(P)mmHzO。
⑥最高工作溫度℃。
⑦工作介質
⑧風門在管路中的用途及位置。
一 、技術特點
本公司采用國際先進技術，開發設計出用于電廠煙氣脫硫裝置中煙道系統的百葉窗式擋板門、雙百葉窗式擋板門、前后式百葉窗擋板門、快開式旁路擋板門等。雙百葉窗式擋板門可以保證脫硫煙道的零滲透率，可以實現鍋爐正常運行時對脫硫設備的檢修。它有兩排葉片組成，在一個共用的框架上一排放置在另一排的后面。當擋板門關閉時葉片間形成了一個密封空間，大于煙道氣壓的密封空氣經過加熱和過濾后進入這個空間，這樣可以保證密封效果達到99.5%以上。
百葉窗式擋板門的另一個特點是：經過優化設計的擋板葉片在開啟后，葉片重疊成為流線型，因此減少了壓力損耗， 一般壓損要小于50Pa。煙氣擋板門的全部設計工作采用計算機輔助設計(CAD/CAPP/CAE)等最新的工程設計方法，使用有限元方法計算流場、密封系統、擋板門剛度及變形。產品具有高密封性、低流阻、流線外型、低維護、杰出的控制性能等優點。
客戶在訂貨時需提供以下數據
1.擋板門尺寸
2.煙氣溫度和成分
3.材質要求(如需要)
4.擋板門壓降
5.泄漏率
6.擋板門壓力
7.執行器類型(氣動/電動/液壓) 8.其他所需要的。
