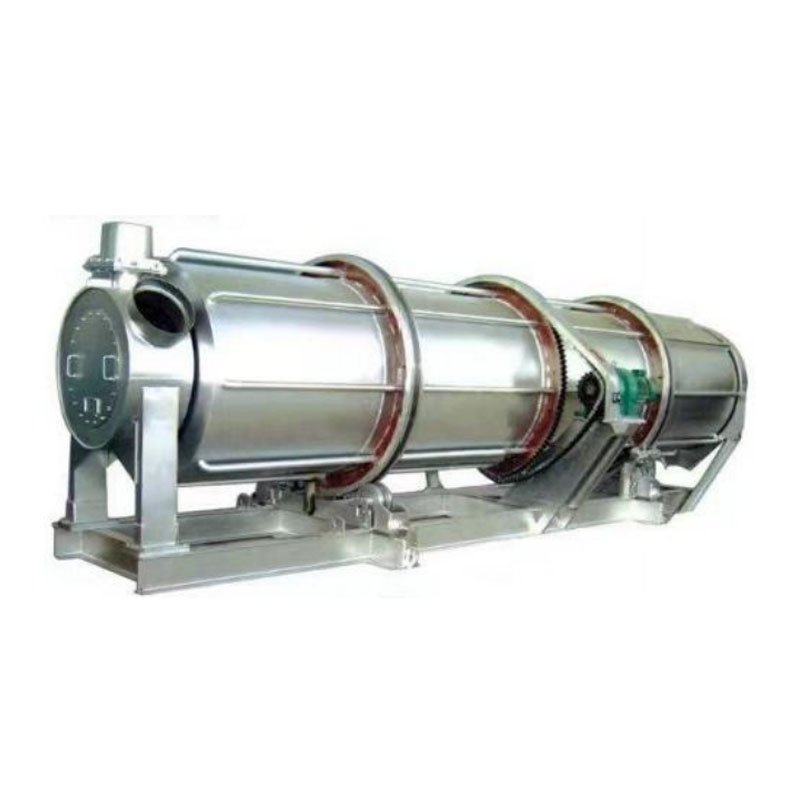

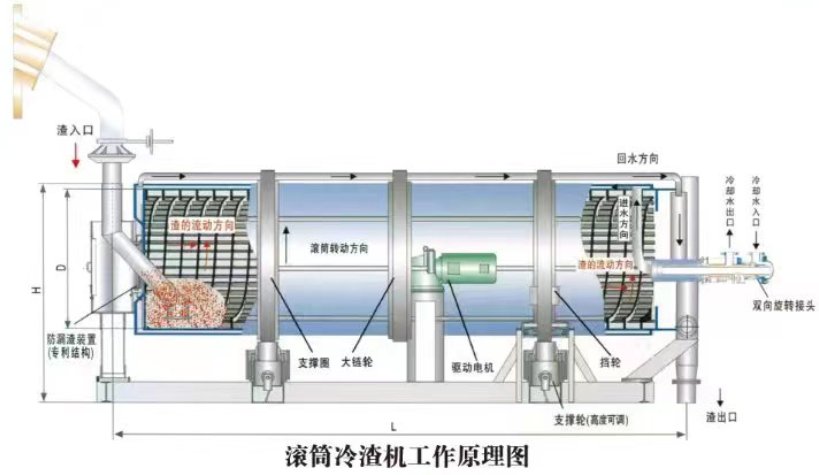

LGT系列滾筒冷渣機是在原有的GTL系列滾簡冷渣機的基礎上改進而來的,是適應循環流化床鍋爐向大容量方向發展 的要求而設計開發的。它由百頁傳熱滾簡、進渣裝置、出渣裝置、轉動機構、冷卻水系統和電控裝置等組成,用于循環流 化床鍋爐的熱渣冷卻。
新式滾簡冷渣機之所以越來越普遍取代大規格CFB鍋爐原配“流化冷渣器”,并榮登科技部等四部、局確定的2010年 國家級重點新產品之榜,是因為有如下特點:
1.優越的出力調節性能
熾熱的灰渣經通徑不小于200mm的進渣管進入滾筒端部,并在進渣管周?chē)逊e到一定高度,當期當其產生的重力與管 內渣流的重力平衡時,管內渣流便被阻滯。當由滾筒旋轉而推動灰渣向滾筒出渣端移動時,進渣管端周?chē)聘叨入S之下 降而打破了管內外灰渣的重力平衡,管內渣流又繼續。這樣,滾筒轉,熱渣流進;滾筒停,熱渣流停;快轉快進,慢轉慢 進。而進渣的快慢,反映著冷渣機出力的大小,即出力是滾筒轉速的函數,且呈線性。
滾筒轉速是由驅動滾筒的變頻電機的變頻器控制的,將反映CFB鍋爐床料高度的床壓信號接入變頻器而成為電機轉速 控制信號,便實現了冷渣機出力自動跟蹤鍋爐渣量調節,而不需再眼盯儀表,手動調節。
2.對灰渣粒度適應范圍廣,可靠的運行保證
自鍋爐排渣口至滾筒進渣端的整個排渣管道不需要任何流量控制,故沒有原配流化冷渣器氣控風助燃灰渣殘碳而結焦 堵塞排渣管的可能,更沒有灰渣在冷渣機內結焦的可能。井且,無論灰渣粒度大小和渣量多少,都不會(huì )影響冷渣機的正常 運行。從未發生過因HS式冷渣機故障而停爐的事故。
3.良好的冷渣效果
由于冷渣機的換熱面積和換熱面的換熱作用成倍增加和提高,使其冷渣效果優良,適應了大規格機組的大渣量冷渣要 求,采用風、水同時與拋散物料進行熱交換,水冷為主,冷渣效果好,保持了渣的活性,有利于灰渣綜合利用和環境保 護。冷卻水用量小,對水質無特殊要求,可采用電廠循環冷卻水或一般工業用水。采用風(自然風)、水雙冷卻介質,提高 了換熱效果,降低了出渣溫度,有利于灰渣的機械化輸送。特別是若采用強制通風系統,會(huì )大大提高冷卻效果,冷渣出口 溫度低,保證了后續輸送設備的工作條件和安全操作。從電廠的實際運行情況看,出渣溫度低,達到了預期目的。

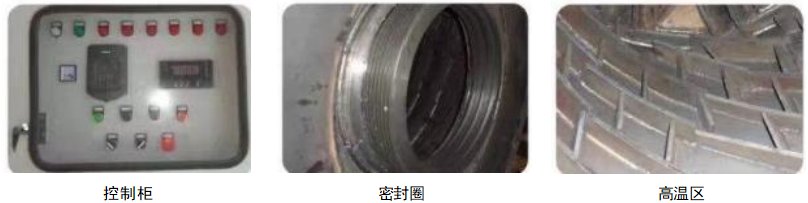

4.結構獨到、可靠長效的防漏渣裝置
防止熱渣從旋轉的滾筒與靜止的進渣裝置連接處外漏,目前還沒有任何一種冷渣機能像HS式滾筒冷渣機那樣解決的徹 底,做到了滴渣不漏,且其構件壽命長,更換方便??芍^結構獨到,構思巧妙。同時,滾筒兩端的負壓吸塵裝置有效的防 止了細灰外溢,保證了環境清潔衛生。
5.支撐輪高度可調
長時間運行后滾筒高度下降超限會(huì )影響防漏渣裝置的密封間隙。通過滾筒高度調節而保持滾筒的正常高度同時可方便 檢修支撐輪,且為此設有滾筒高度指示和滾筒下降超限報警,是HS式滾筒冷渣機的又一專利結構。
6.全部傳動磨損件可更換
HS式滾筒冷渣機的傳動磨損件包括支撐圍、大齒圍在內全部可以更換。小的部件更換容易,但支撐圈、大齒圈都是磨 損大件,磨損失效后能更換是整機長壽命所必需的,這是本設備所獨有的結構。
7.深受好評的HS式旋轉水接頭
旋轉水接頭是滾簡冷渣機的重要部件之一。上世紀九十年代初螺旋冷渣機始用美國約翰遜技術的冷卻水接頭,后在滾 簡冷渣機上沿用,但至今一直不能令人滿意,于是國內廠家開始研制適于冷渣機的旋轉水接頭。目前HS式旋轉水接頭的運 行效果可靠、長效,維護少而簡易,從而成為電廠的最佳選擇。
8.可靠的兩級超壓安全保護措施
國內迄今至少發生過三次滾筒冷渣機爆炸事故,原因都是冷渣機臨時停運再啟動時,全關閉的冷卻水進出口閥門忘記 打開,導致滾筒水腔內的冷卻水汽化超壓而筒殼焊縫撕裂。
HS式滾筒冷渣機設有兩級防爆安全保護:第一級是當滾筒水腔失壓(未打開供水閥)或超壓(水腔汽化)時,電氣(電接點 壓力表和鎧裝鉑電阻溫度計)自控停轉(熱渣停運會(huì )避免繼續汽化升壓)并報警;當第一級失靈而出現水腔超壓時,其安全閥 動作而卸壓作為二級保護。
